Датчик температуры и влажности воздуха EFEKTA TH/TH LR v1

Версия с внутренним датчиком температуры и влажности воздуха SHTC3.

MJF печать

FDM печать

Датчик температуры и влажности воздуха EFEKTA TH v1 c внутренним сенсором SHTC3, с расширенным функционалом (термостат, гигростат). Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt, ZHA, так же работает в Homed, SLS, Спрут Хаб, Яндекс Zigbee Hub. Подходит для мониторинга температуры на улице (нужен навес, козырек, корпус ip54), в жилых помещениях. Вариант с внешней антенной рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.

Основные свойства:

• Temperature — измеренное значение температуры
• Humidity — измеренное значение влажности воздуха
• Battery — заряд в %
• Battery low — флаг разряда
• Voltage — напряжение на батарейках (2× AAА)
• Uptime — время работы с момента последней перезагрузки

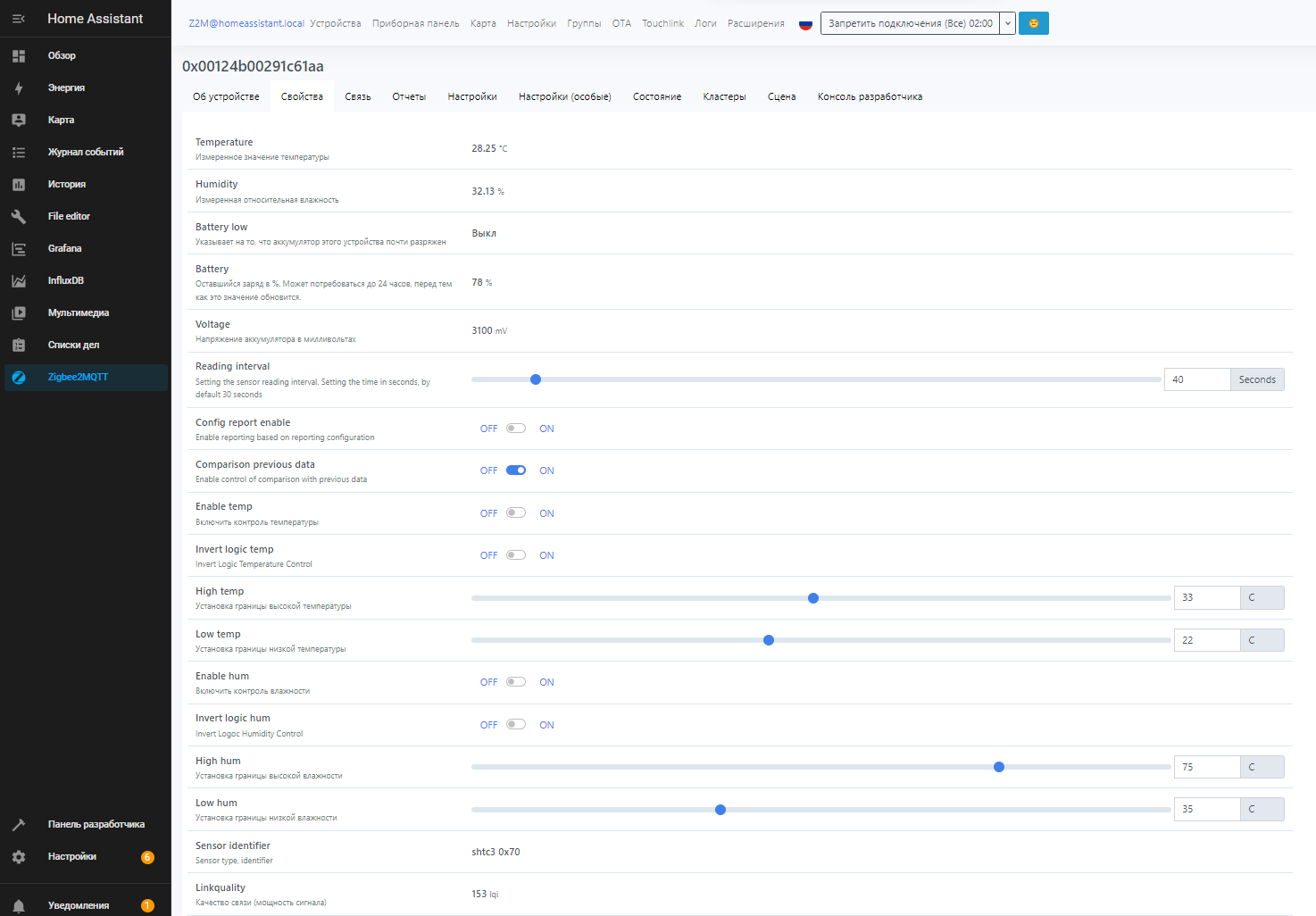

Конфигурационные свойства:

• Reading interval — 5-180 сек (по умолчанию 30)
• Smart sleep — режим энергосбережения (пробуждение каждые 7 секунд)
• Config report enable — режим работы датчика по конфигурации отчетов
• Comparison prev. data — Сравнение данных с предыдущими прочитанными данными, отправка данных при превышении порога, заданного в ПО. Применяется только в простом режиме, в режиме работы по сконфигурированным отчетам игнорируется.
• Enable temperature — включение режима термостат, нужна активная привязка к исполнительному устройству
• Invert logic temperature — Инвертирование логики работы, Включено когда превышен порог или выключено когда превышен порог
• High temperature — Верхний порог
• Low temperature — нижний порог
• Enable humidity — включение режима гигростат, нужна активная привязка к исполнительному устройству
• Invert logic humidity — Инвертирование логики работы, Включено когда превышен порог или выключено когда превышен порог
• High humidity — Верхний порог
• Low humidity — нижний порог
• Linkquality

Ввод датчика в сеть, выход из сети:Для джойна нажать и удерживать кнопку, светодиод потухнет при входе в сеть (5-8 сек) либо через 15 сек при неудачной попытке входа в сеть (процедуру ввода в сеть повторить). Если после ввода в сеть, вы не видите на странице датчика данных, конфигурационные свойства находятся в неопределенном состоянии, нажмите несколько раз кнопку на датчике, датчик отправит в сеть все данные не по расписанию.

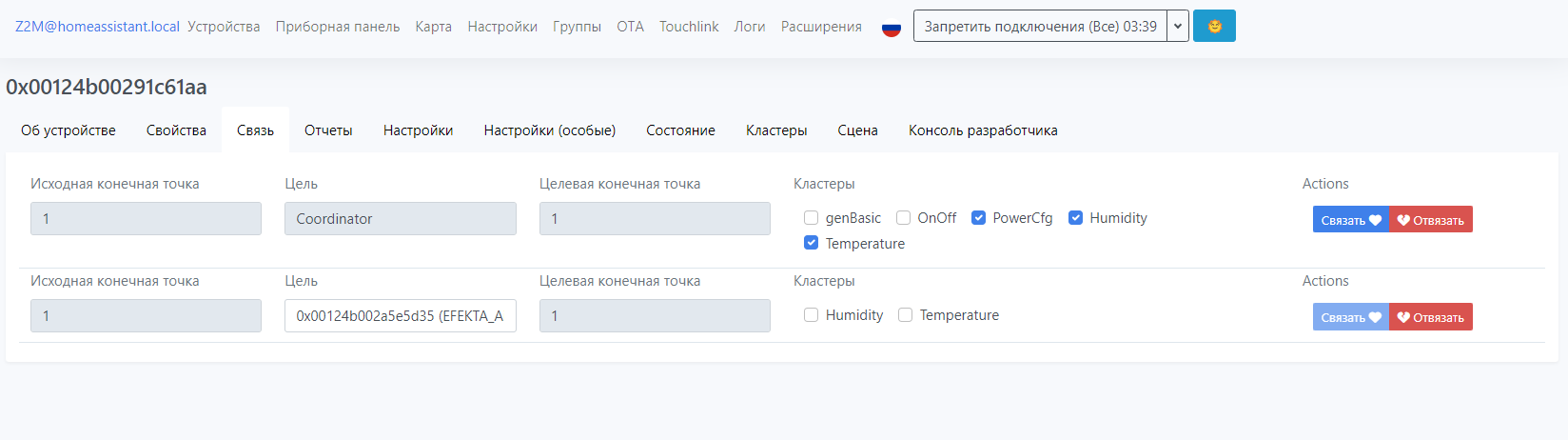

Привязка датчика:

Привязка к внешней розетке eWeLink

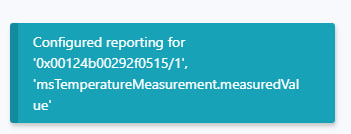

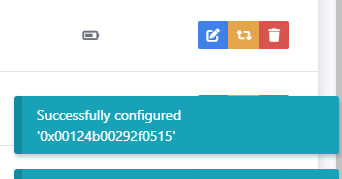

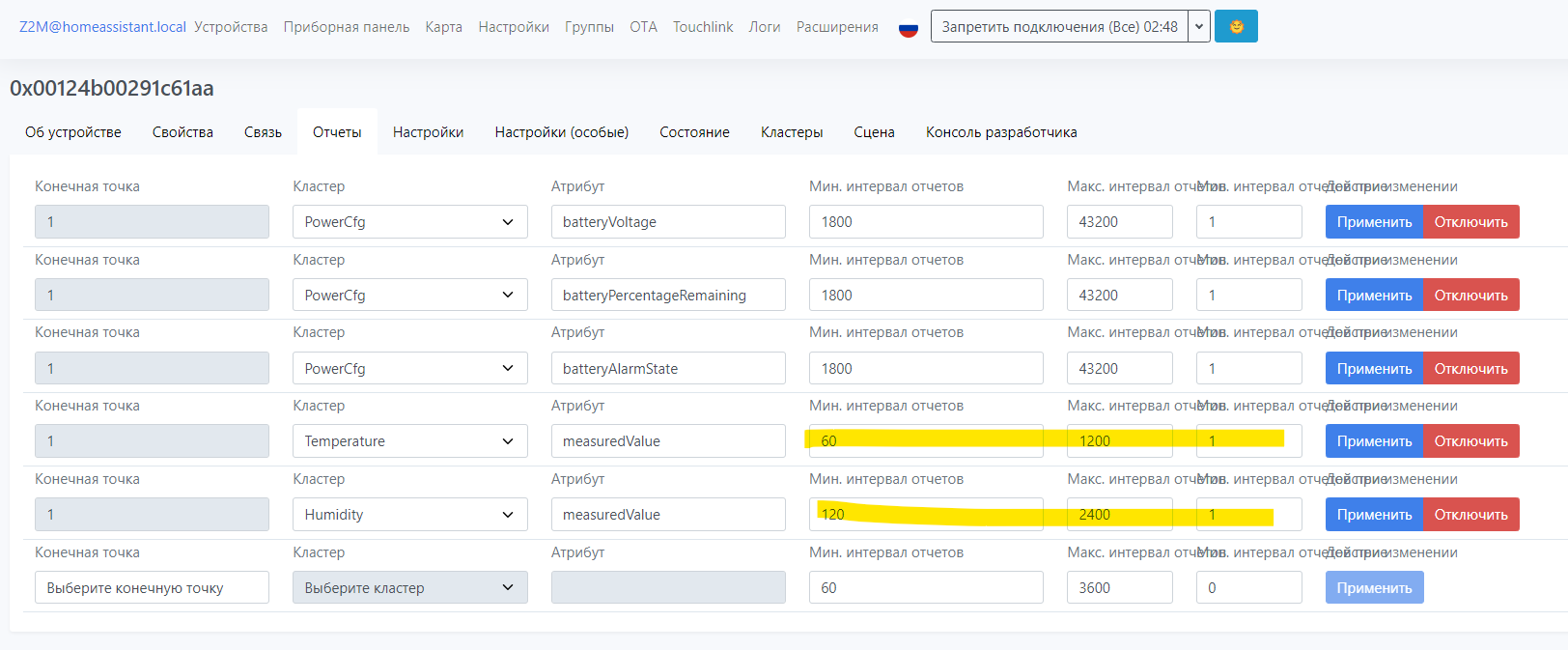

Конфигурация отчетов (Zigbee2mqtt)

Добавление внешнего конвертера — http://efektalab.com/z2m_external_converters (для старых версий zigbee2mqtt)

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z (для старых версий sprut hab)

Технические характеристики:

• Модель: TH v1
• Протокол: ZigBee 3.0
• Основной сенсор: SHTC3 (на плате датчика)
• Размеры: 8 × 3 × 3 см
• Температурный диапазон: -40°C ~ +125°C, точность 0.2°C
• Диапазон влажности: 0% - 100%, точность 2%
• Питание: 2 ААА батарейки

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
